Что делать, если сенсорный экран не реагирует на прикосновения: полный чек-лист для PCAP и инфракрасных сенсоров

Сенсорный экран, внезапно переставший реагировать на касания, может парализовать работу целого бизнеса, особенно если речь идет об уличном киоске самообслуживания, интерактивном столе в переговорной или промышленном терминале на заводе. Прежде чем вызывать сервисную службу и терять время и деньги на простое, стоит пройти пошаговый чек-лист, который поможет диагностировать и устранить проблему в 50-80% случаев. Системный подход к устранению неисправностей сэкономит вам часы, а иногда и целые дни простоя.

1. Первичная диагностика: с чего начать

Большинство проблем с сенсорными экранами имеют программную или эксплуатационную природу, а не аппаратную. Прежде чем разбирать оборудование, выполните простые, но важные шаги.

1.1. Визуальный осмотр экрана

Что делать: Внимательно осмотрите сенсорную поверхность при выключенном и включенном экране.

На что обратить внимание:

• Трещины и сколы — механические повреждения сенсорного стекла почти всегда приводят к потере чувствительности в пораженной зоне или по всему экрану.

• Влага и конденсат — попадание воды или высокая влажность могут вызвать ложные срабатывания или полное отсутствие реакции.

• Следы загрязнений — жирные пятна, высохшие капли напитков, пыль на стекле могут мешать прохождению электрического сигнала у емкостных сенсоров.

• Повреждения шлейфов — визуально проверьте кабели FPC (гибкие шлейфы), соединяющие сенсорную панель с контроллером, на наличие перегибов, разрывов или следов окисления.

1.2. Тест "чистого экрана"

Что делать: Аккуратно протрите экран мягкой тканью из микрофибры, слегка смоченной водой или специальным чистящим средством для дисплеев.

Важные правила:

• Не распыляйте жидкость непосредственно на экран — это может вызвать короткое замыкание.

• Используйте ткань, не оставляющую ворса.

• После очистки дайте экрану полностью высохнуть.

• Если у вас инфракрасный сенсор, особое внимание уделите очистке внутренних краев рамки — там расположены ИК-светодиоды и приемники.

1.3. Проверка внешних факторов (для инфракрасных сенсоров)

Инфракрасная технология особенно уязвима к внешним помехам.

Что делать:

• Убедитесь, что на рамку сенсора не попадают прямые солнечные лучи.

• Проверьте, нет ли рядом мощных источников света.

• Убедитесь, что на рамке нет пыли или грязи, которая могла бы заслонить ИК-лучи.

• Если терминал находится на улице, проверьте, не обледенели ли края сенсорной рамки.

1.4. Перезагрузка системы

Самое простое и часто самое эффективное решение.

Что делать: Выполните «мягкую» перезагрузку устройства через меню или отключение питания.

Почему это работает: Перезагрузка закрывает все фоновые процессы, сбрасывает состояние контроллеров и драйверов, очищает оперативную память от «зависших» задач.

Для PCAP-сенсоров: После перезагрузки полезно выполнить "жесткий сброс" контроллера сенсора — для некоторых моделей это делается через специальную утилиту или удержанием кнопки питания на 30 секунд.

2. Программная диагностика: работа с драйверами

Если перезагрузка не помогла, проблема, скорее всего, в программном обеспечении.

2.1. Проверка включения сенсора в Диспетчере устройств (Windows)

Иногда сенсорный экран может быть случайно отключен в системе.

Пошаговая инструкция:

1. Нажмите правой кнопкой мыши кнопку «Пуск» и выберите «Диспетчер устройств».

2. Разверните раздел «Устройства HID (Human Interface Devices)».

3. Найдите «HID-совместимое устройство touch screen» (или аналогичное название).

4. Если устройство отключено (рядом с ним стрелка вниз), нажмите на него правой кнопкой мыши и выберите «Включить устройство».

Важно: Если в диспетчере устройств отображается неизвестное устройство (с желтым восклицательным знаком), значит, не установлен или поврежден драйвер сенсора.

2.2. Переустановка драйверов

Для PCAP-сенсоров большинство современных ОС (Windows 10/11, Linux с ядром 3.x и выше) имеют встроенную HID-поддержку. Однако в некоторых случаях требуется установка специализированных драйверов от производителя.

Алгоритм:

1. В Диспетчере устройств найдите устройство сенсорного экрана.

2. Нажмите правой кнопкой мыши и выберите «Удалить устройство».

3. Подтвердите удаление.

4. Перезагрузите компьютер — Windows автоматически переустановит драйвер.

5. Если автоматическая установка не произошла, скачайте драйвер с официального сайта производителя оборудования.

Важный нюанс (из практики):

В некоторых случаях сенсорное стекло идентифицируется системой как FT232 USB UART — это не драйвер самого сенсора, а драйвер преобразователя интерфейса. В таких случаях нужно найти и установить специализированный драйвер от производителя сенсорной панели.

2.3. Проверка конфликтов драйверов

Для PCAP-сенсоров иногда возникают конфликты между установленным драйвером производителя (например, Elo) и встроенными HID-драйверами Windows.

Признаки конфликта:

• Случайные касания, "призрачные" нажатия.

• Нестабильная работа после обновлений системы.

• Периодическая потеря реакции.

Решение: Удалите специализированный драйвер и дайте системе работать со стандартными HID-драйверами.

2.4. Проверка драйверов для конкретного контроллера

Для контроллеров PenMount (часто используются в PCAP-сенсорах):

1. Убедитесь, что драйвер соответствует модели контроллера и версии ОС.

2. Проверьте в Диспетчере устройств, распознан ли контроллер как HID-совместимое устройство или неизвестное устройство.

3. При установке драйвера убедитесь, что плата контроллера физически подключена к компьютеру.

2.5. Обновление ПО

Проверьте наличие обновлений для:

• Операционной системы — через Центр обновления Windows.

• Драйверов — через официальный сайт производителя устройства.

• Прошивки (Firmware) — для PCAP-контроллеров (например, от Goodix или FocalTech) иногда требуются обновления прошивки, которые решают проблемы с чувствительностью.

• BIOS — на некоторых системах сенсорный экран управляется на уровне BIOS.

3. Калибровка: когда и как

Калибровка — это процесс «привязки» координат сенсора к отображаемому на экране изображению. Она требуется, когда касания регистрируются, но не в тех местах, где вы касаетесь. Полное отсутствие реакции калибровка, как правило, не лечит.

3.1. Когда нужна калибровка

• Касания в центре экрана вызывают реакцию в другом месте.

• Трудно попасть по мелким кнопкам на краях экрана.

• Курсор «скачет» или «дрожит» при касании.

• Требуется «уточнение» позиционирования для профессиональной работы с графикой.

3.2. Как выполнить калибровку в Windows

1. Откройте «Панель управления» → «Оборудование и звук» → «Параметры планшетного ПК».

2. На вкладке «Дисплей» нажмите «Калибровка».

3. Выберите «Сенсорный ввод» (если используете палец) или «Ввод пером» (если стилус).

4. Следуйте инструкциям на экране — последовательно касайтесь появляющихся крестиков.

5. Сохраните данные калибровки.

Важно: Если все работает корректно, дополнительная калибровка не требуется и даже может ухудшить точность. Производители, такие как Beetronics, рекомендуют калибровать только в случае явных проблем.

3.3. Сброс калибровки

Если вы выполнили калибровку и стало хуже, можно сбросить настройки до заводских в том же окне «Параметры планшетного ПК» — кнопка «Сброс».

4. Аппаратная диагностика: когда дело в железе

Если программные методы не помогли, переходим к физическому осмотру.

4.1. Проверка подключений

Кабели USB:

• Проверьте, надежно ли подключен USB-кабель от сенсора к компьютеру.

• Попробуйте подключить его в другой USB-порт.

• Убедитесь, что используется правильный тип кабеля (для PCAP сенсоров, поддерживающих передачу данных).

Кабели FPC (внутренние шлейфы):

• Осмотрите разъемы — не отошли ли они, нет ли следов окисления.

• Аккуратно проверьте надежность соединения (при наличии навыков и отключенном питании).

Кабель USB-C (для современных устройств):

• Убедитесь, что используется кабель, поддерживающий передачу данных и DisplayPort Alt Mode.

• Некоторые кабели поддерживают только зарядку — с ними сенсор не будет работать.

4.2. Диагностика инфракрасного сенсора

Для ИК-сенсоров есть простой способ проверки.

Что делать:

1. Возьмите камеру телефона (или цифровой фотоаппарат).

2. Направьте ее на сенсорную рамку (обычно смотреть нужно на внутреннюю часть рамки).

3. На экране камеры вы должны увидеть светящиеся точки — это ИК-светодиоды.

4. Если точки горят не все или горят неравномерно — сенсор неисправен.

4.3. Проверка контроллера

Для PCAP-сенсоров:

• Проверьте, определяется ли контроллер в системе как устройство ввода.

• Если контроллер не определяется даже после переустановки драйверов — возможно, он вышел из строя.

• Проверьте питание контроллера (если он питается отдельно).

5. Специфические проблемы и их решение

5.1. Инфракрасный сенсор под ярким светом

Проблема: Инфракрасные сенсоры могут перестать работать при попадании на них прямого солнечного света или мощных ламп.

Решение:

• Установите терминал в месте без прямых солнечных лучей.

• Используйте шторы блэкаут для затемнения помещения.

• В некоторых моделях есть функция «Ambient Light Compensation» в OSD-меню.

• Если установка в светлом месте необходима — рассмотрите возможность замены на PCAP-сенсор, который менее чувствителен к свету.

5.2. "Мертвые зоны" на PCAP-экране

Проблема: Часть экрана не реагирует на касания.

Возможные причины:

• Механическое повреждение сенсорного слоя.

• Отслоение OCA (оптического клея) в панелях с технологией оптического склеивания.

• Повреждение шлейфа, соединяющего сенсор с контроллером.

Решение: В большинстве случаев — замена сенсорной панели.

5.3. "Призрачные" касания

Проблема: Экран реагирует на прикосновения, которых нет.

Возможные причины:

• Загрязнение экрана.

• Конфликт драйверов (особенно в Linux).

• Попадание влаги.

• Сбой в работе контроллера.

Решение:

1. Очистите экран.

2. Перезагрузите устройство.

3. Для Linux: удалите специализированные драйверы (Elo и др.), оставьте стандартные HID.

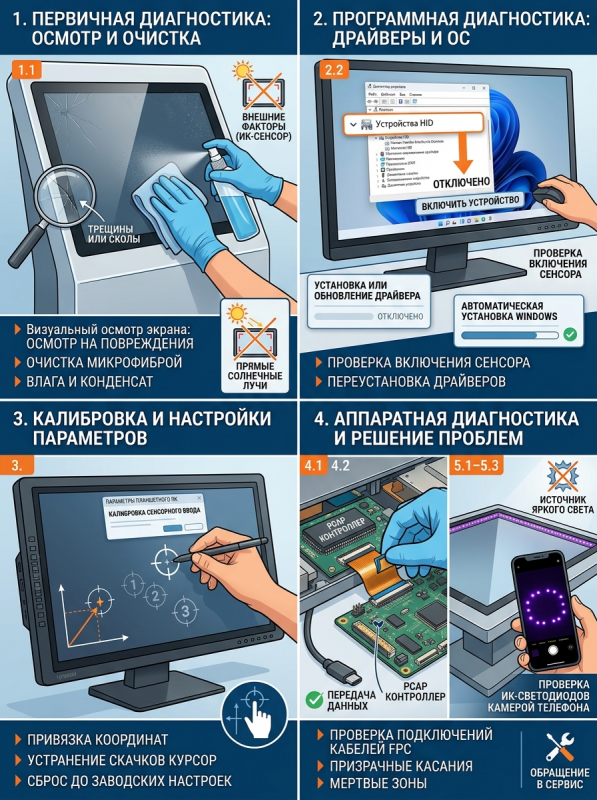

6. Заключительный чек-лист для быстрой диагностики

Если сенсор не работает, пройдите этот быстрый контрольный список по порядку:

1. Визуальный осмотр — есть ли трещины, царапины, влага?

2. Очистка экрана — протрите мягкой тканью.

3. Перезагрузка — выключите и включите устройство.

4. Проверка подключения — надежно ли вставлен USB-кабель?

5. Проверка Диспетчера устройств — видит ли система сенсор?

6. Включение/переустановка драйвера — включите или удалите и переустановите драйвер HID.

7. Обновление ПО — установите последние обновления Windows и драйверов.

8. Калибровка (если есть проблемы с точностью) — через Панель управления → Параметры планшетного ПК.

9. Диагностика оборудования — проверьте шлейфы, для ИК — проверьте свечение камерой.

10. Обращение в сервис — если ничего не помогло.

Главные выводы:

• Для PCAP-сенсоров: 80% проблем решаются очисткой экрана, перезагрузкой, проверкой драйверов в Диспетчере устройств и переустановкой HID-драйверов.

• Для инфракрасных сенсоров: Основные враги — яркий свет, пыль на рамке и обледенение.

• Никогда не начинайте с разбора оборудования — сначала проверьте все программные и эксплуатационные факторы.

• Помните про конфликты драйверов — особенно в Linux и при использовании специализированных драйверов от производителей.

Системный подход к диагностике поможет не только быстро восстановить работу терминала, но и избежать ненужных расходов на вызов специалистов и замену исправных компонентов.
