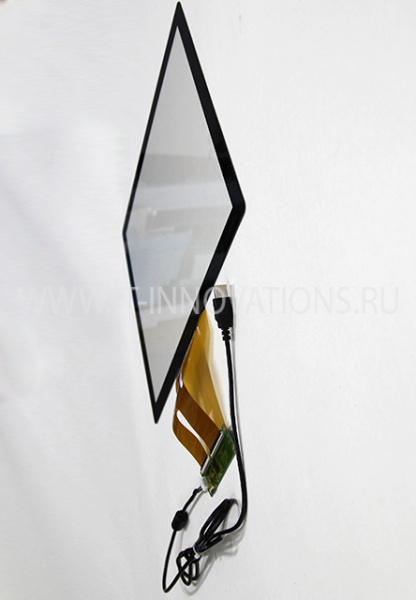

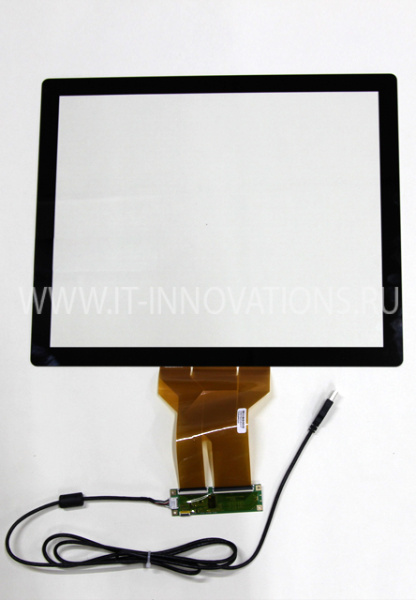

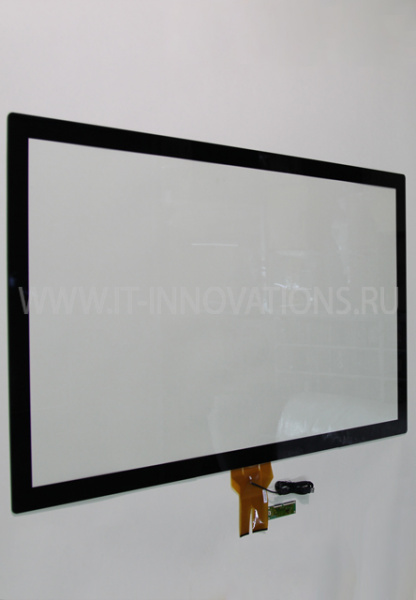

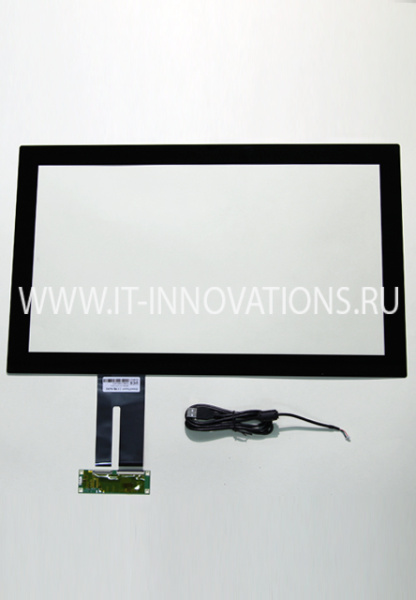

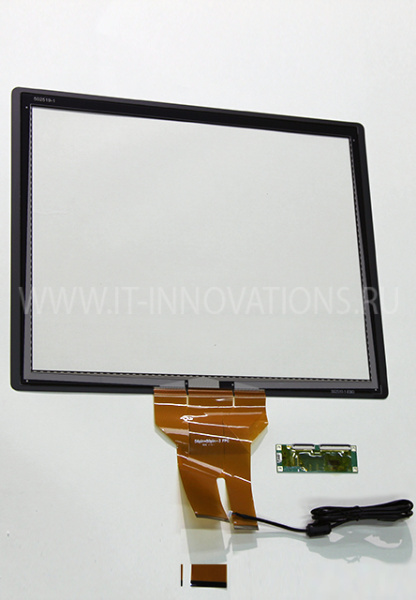

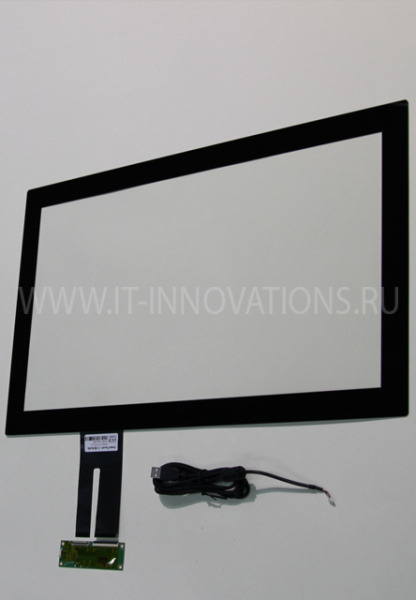

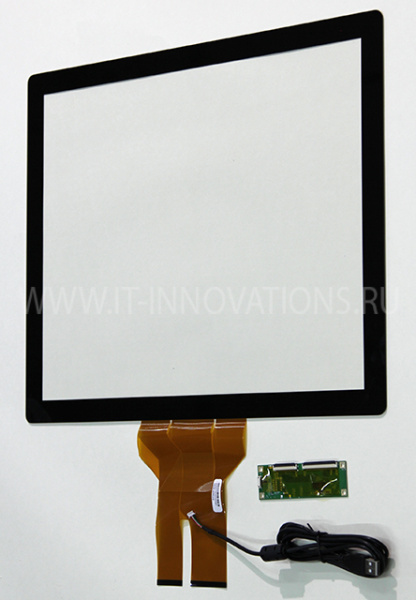

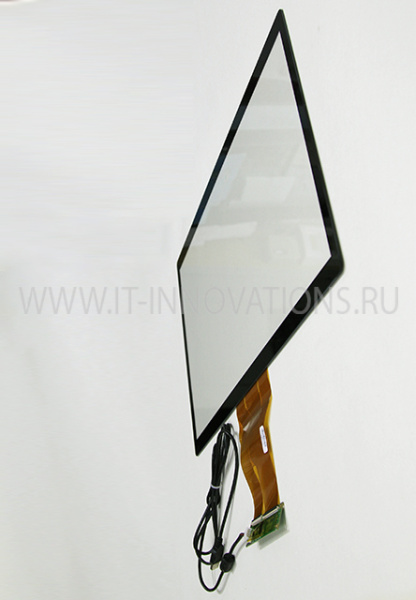

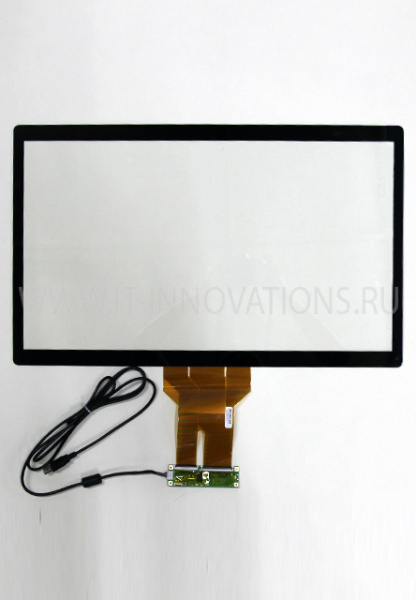

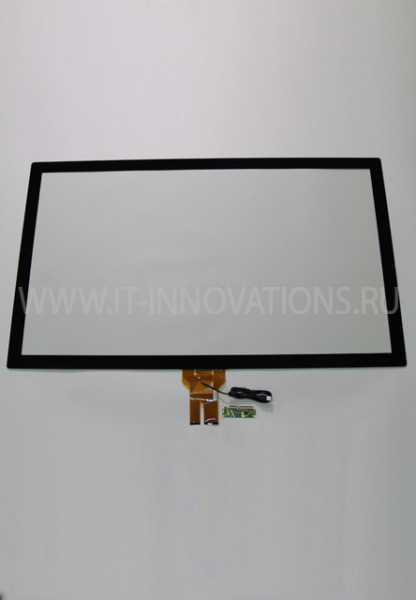

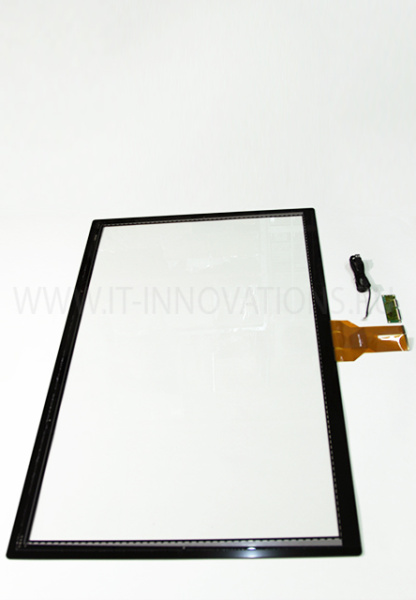

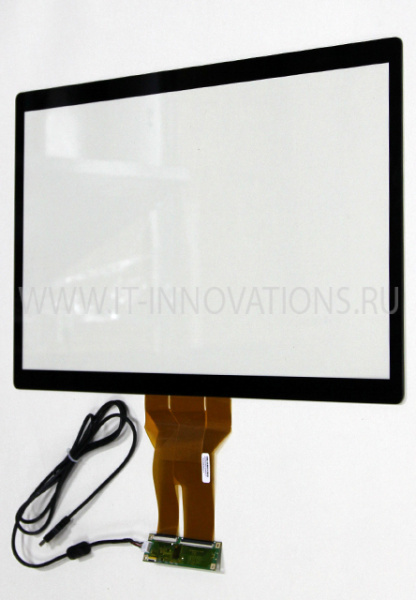

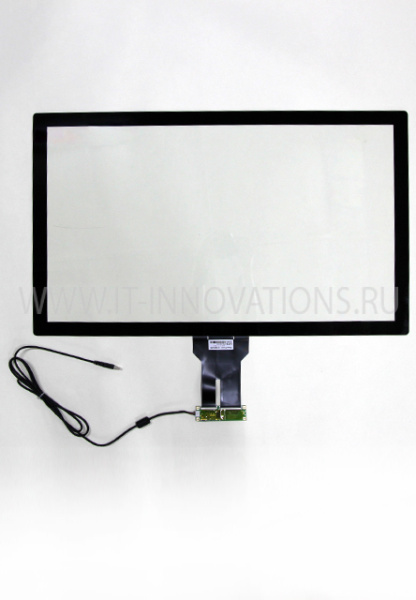

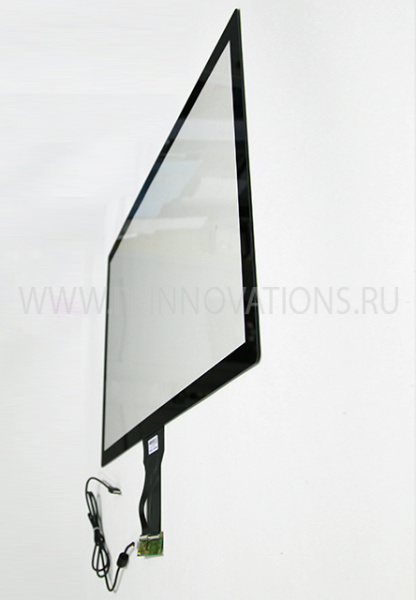

Проекционно-емкостный сенсорный экран

Сейчас сенсорные экраны используются повсеместно в цифровой индустрии. Самый распространённый их вариант — емкостные. Ключевое их преимущество — это высокая чувствительность, а вместе с этим поддержка множественных касаний. Дополняется это долговечностью: они выдерживают порядка 5 – 6 лет беспрерывных касаний ежесекундно. Именно поэтому и применяются при производстве смартфонов, современных ноутбуков с сенсорными панелями, прочей подобной техники.

В свою очередь, емкостные экраны условно делятся на 2 типа:

Поверхностные. На них наносят слой металлического оксида. И при касании к нему токопроводящего элемента (палец, стилус) — он регистрирует нажатие. Главное преимущество таких экранов — это высокая чувствительность, компактные размеры самого дисплея. Чаще всего используется как раз в смартфонах, планшетах, где производителям важно сэкономить каждый миллиметр толщины. Из минусов: при попадании влаги корректно не работают. Потому что каждая капля таким экраном воспринимается как отдельное нажатие.
Проекционные. Они отличаются тем, что слои матриц там накладываются друг на друга. А уже сверху монтируется защитное стекло. Толщина — больше, чем у поверхностных. Но зато это позволяет установить его слой аж в 2 миллиметра. То есть степень механической защиты получается очень высокий.

Проекционные емкостные сенсорные экраны — более надежны, долговечны и практичны. Единственный их недостаток: между самим наружным экраном и дисплеем остается малозаметная воздушная прослойка. Это может совсем немного искажать цвета, делать их более блеклыми. Но в тех же банкоматах — это не имеет никакого значения. Как и в торговых залах, в военном оборудовании. Именно в этих сферах такие сенсорные экраны преимущественно и используются.

Существуют ещё резистивные дисплеи, но они сейчас уже практически нигде не используются. Принцип работы данной технологии кардинально отличается. Там регистрируется именно механическое нажатие. Преимущество — это низкая цена, простые драйвера, легкая настройка. Из минусов: отсутствует полноценная поддержка мультитач в сенсорных дисплеях такого типа. А ещё они совсем не устойчивы к механическому повреждению. Сверху установить нормальное защитное стекло в них попросту невозможно (подложка у них «мягкая», касание к которой и позволяет зарегистрировать нажатие).

Преимущества сенсорных стёкол PCAP

✅ Отличное качество изображения. Благодаря высокой прозрачности и возможности оптического ламинирования, PCAP-экраны обеспечивают максимальную яркость, контрастность и отсутствие бликов .

✅ Невероятная долговечность. Покровное стекло из закалённого стекла (Gorilla Glass, Xensation и аналоги) имеет твёрдость 9H, не царапается ключами или песком. Ресурс нажатий — более 10–50 миллионов касаний без потери чувствительности .

✅ Мультитач и жесты. Работа с двумя и более пальцами (масштабирование, поворот, свайпы) — стандарт для PCAP. Это делает технологию идеальной для современных интерфейсов .

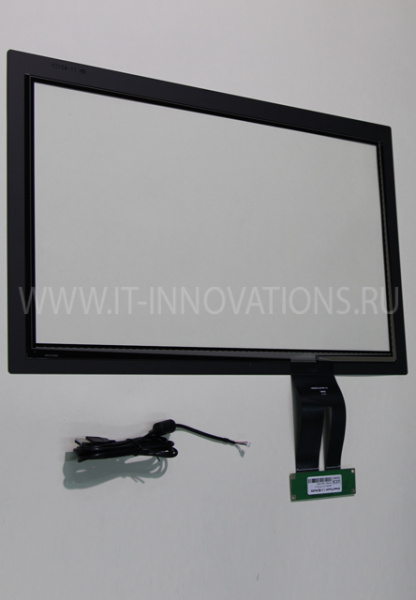

✅ Эстетика "без рамки" (edge-to-edge). Поскольку PCAP реагирует на касание через стекло, не нужен выступающий бортик (как у ИК-экранов). Весь фронт устройства может быть гладким стеклянным листом. Это упрощает очистку и придаёт устройству премиальный вид .

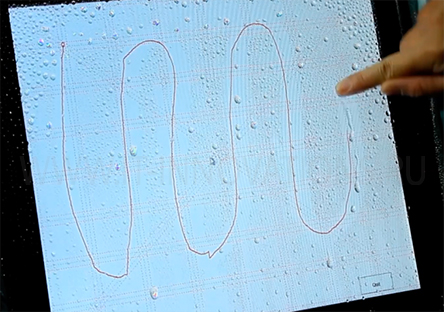

✅ Устойчивость к загрязнениям и влаге. В отличие от поверхностно-ёмкостных экранов, PCAP менее чувствителен к каплям воды и пыли при правильной настройке контроллера. Возможно изготовление герметичных корпусов IP68 .

✅ Совместимость с тонкими перчатками. Специализированные контроллеры позволяют работать в медицинских или рабочих перчатках (латекс, нитрил) .

---

Недостатки PCAP

❌ Стоимость. PCAP-стёкла дороже резистивных и инфракрасных решений. Разница может достигать 60% .

❌ Чувствительность к электромагнитным помехам (EMI/ESD). Электростатические разряды и мощное электрооборудование рядом могут вызывать ложные срабатывания. Требуется тщательное проектирование и экранирование .

❌ Влияние жидкости. Крупные капли воды или плотная грязь могут имитировать касание. Для уличных киосков требуются специальные контроллеры с алгоритмами подавления помех .

❌ Ограничения по размеру. Технически PCAP можно сделать до 100 дюймов, однако экономически эффективный предел — до 86 дюймов. Для огромных видеостен (более 100") чаще используют ИК-технологию .

❌ Требовательность к монтажу. Для корректной работы без ложных срабатываний требуется точная механическая интеграция и согласование с ЖК-панелью .

---

Технические характеристики сенсорных стёкол PCAP

Параметр	Значение / Диапазон
Технология	Проекционно-ёмкостная (Projected Capacitive)
Материал сенсора	ITO (оксид индия-олова) на стекле или PET-плёнке
Материал покровного стекла	Закалённое стекло (Gorilla, Dragontrail, Asahi)
Твёрдость поверхности	> 9H (по шкале Мооса)
Количество касаний	Обычно 10, до 40 точек
Время отклика	< 10 мс
Прозрачность	> 87% (до 90%+ с AR-покрытием)
Ресурс нажатий	> 50 млн касаний
Толщина покровного стекла	0,55 – 6 мм (стандарт 3 мм)
Температурный диапазон	от -20°C до +70°C (со спец. контроллером)
Интерфейс подключения	USB (HID Plug&Play), I²C, RS232

Источники: , ,

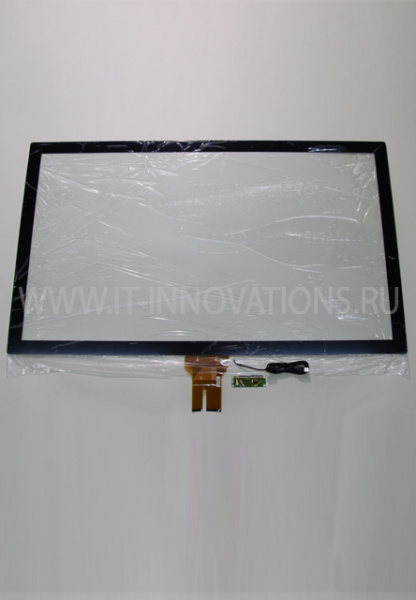

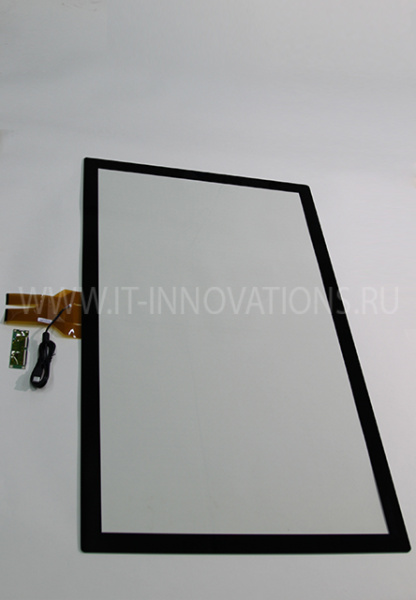

Физические характеристики

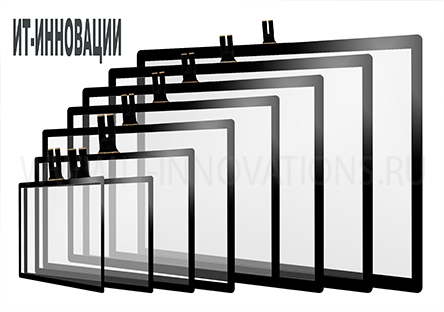

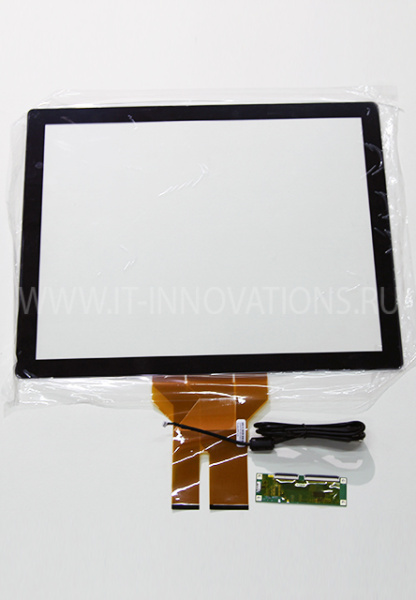

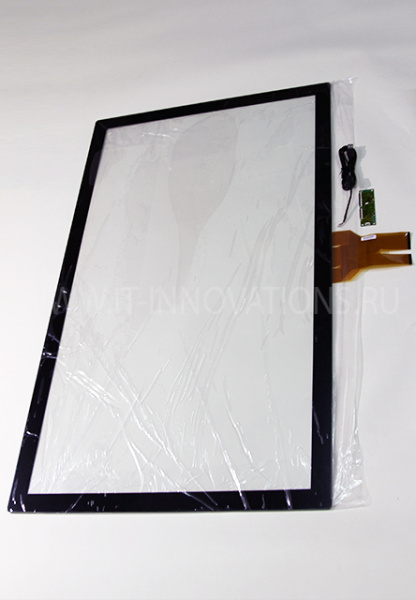

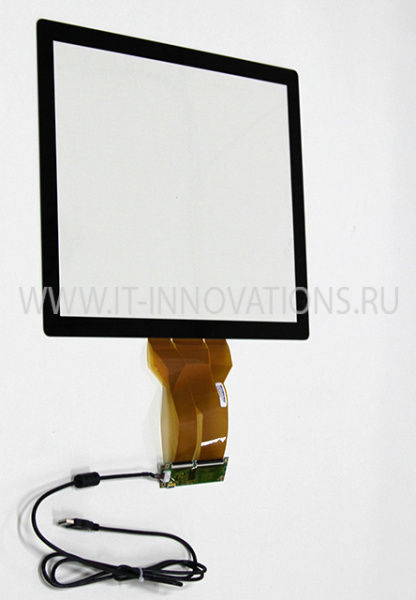

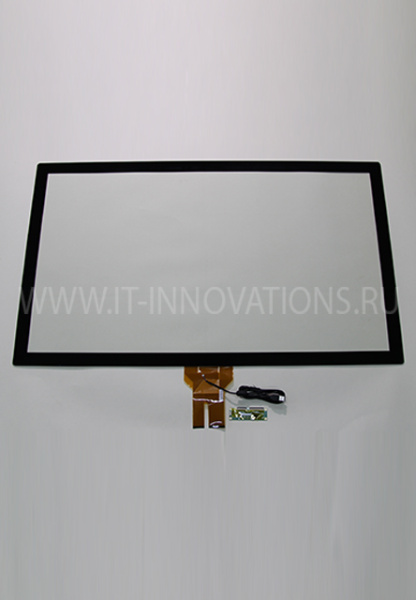

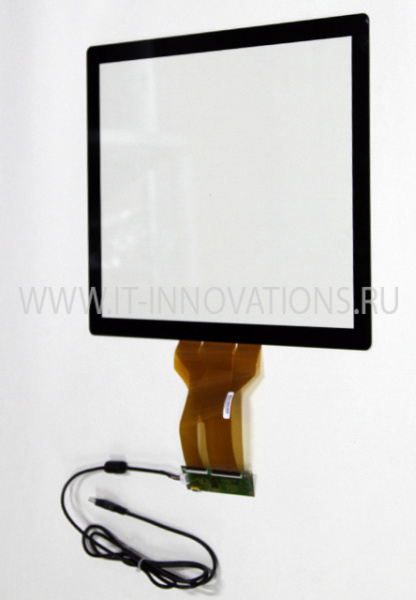

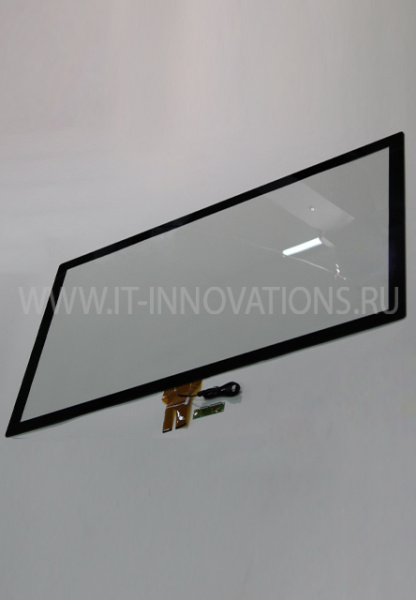

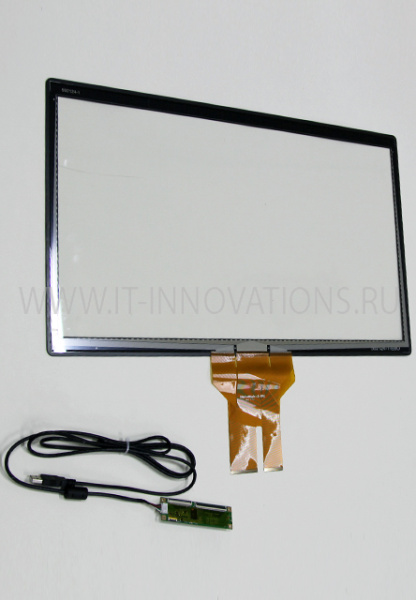

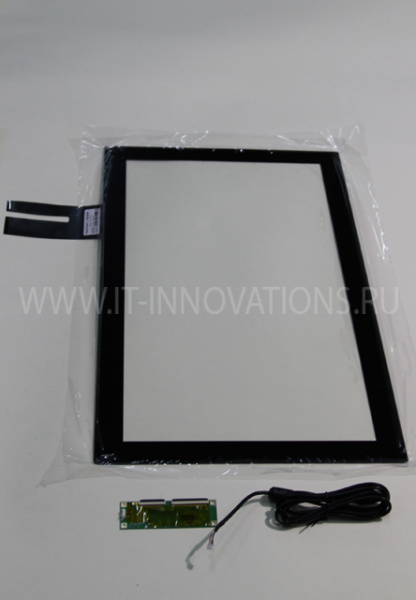

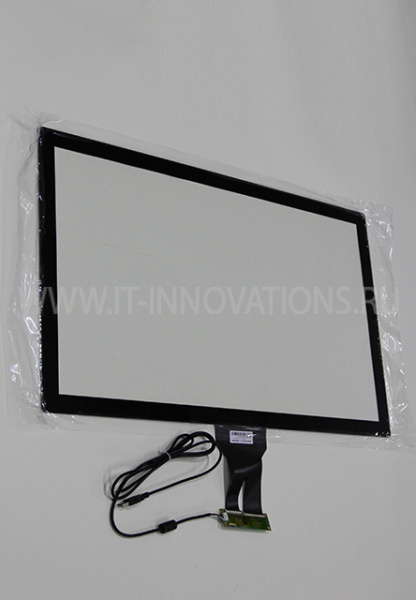

• Размерная сетка: Доступны типовые диагонали от 17" до 75" и более. Наиболее востребованы: 17", 19", 21.5", 23.6", 27", 32", 43", 46", 50", 55", 65", 75".

• Пропорции: Соотношение сторон 16:9 или 4:3 под заказ.

• Толщина модуля: Обычно 2-4 мм (стекло + сенсорная плёнка) + ламинирование.

• Поверхность: Глянцевая (стандарт), матовая (антибликовая, AG) или антибактериальная.

---

Сравнение технологий: PCAP vs альтернативы

Отличие от резистивных сенсорных стёкол

Характеристика	PCAP (ёмкостное)	Резистивное
Принцип работы	Изменение ёмкости при касании проводником	Замыкание двух гибких токопроводящих слоёв под давлением
Что нужно для нажатия	Лёгкое прикосновение пальцем (или спец. стилус)	Физическое нажатие любым предметом (ручка, стилус в перчатке)
Мультитач	Да (10-40 точек)	Нет (максимум 2, нестабильно)
Качество картинки	Отличное (прозрачность до 90%)	Посредственное (до 80% из-за плёнок)
Износостойкость	Высокая (закалённое стекло)	Низкая (гибкая верхняя плёнка царапается)
Устойчивость к грязи/воде	Средняя (капли могут мешать)	Хорошая (плевать на грязь, нужна сила)
Стоимость	Высокая	Низкая

Итог: Резистивные экраны доживают свой век в дешёвой промышленной автоматике и терминалах на улице (где не жалко). PCAP — для красоты, скорости и удобства .

Отличие от сенсорных инфракрасных (ИК) рамок

Характеристика	PCAP	Инфракрасная (IR)
Принцип работы	Изменение ёмкости	Пересечение сетки ИК-лучей над экраном
Конструкция	Стекло от края до края (нет рамки)	Обязательна выступающая рамка с датчиками по периметру
Чувствительность	Мгновенная, к лёгкому касанию	Хорошая, нужно перекрыть луч
С чем работает	Палец, тонкая перчатка (ёмкостный стилус)	Любой предмет (рука в рукавице, указка, картон)
Максимальный размер	До ~86" (эффективно)	Без ограничений (100"+), масштабируется дёшево
Влияние засветки	Нет (работает под солнцем с настройкой)	Солнечные лучи могут засвечивать датчики
Чистота	Стекло легко мыть	В пазах рамки скапливается пыль и грязь
Стоимость	Дороже на малых размерах	Дешевле на размерах >32"

Итог: ИК хороша для огромных экранов (обучение, планшеты на заводе), где работают в перчатках. PCAP — для компактных киосков и яркого изображения .

Отличие от сенсорных стёкол ПАВ (Surface Acoustic Wave)

• Принцип: В ПАВ-экранах используются ультразвуковые волны, которые распространяются по поверхности стекла. Касание поглощает волну .

• Недостатки ПАВ против PCAP:

  • ПАВ абсолютно не терпит грязь. Капля воды или пылинка блокирует работу экрана.

  • Низкая надёжность (ресурс всего 4 млн касаний против 50+ у PCAP) .

  • Не поддерживает мультитач.

• Где ПАВ живёт: В безлюдных чистых помещениях (киоски в аэропортах 10 лет назад). PCAP вытеснил эту технологию почти полностью .

---

Развитие технологии PCAP

PCAP прошла путь от нишевого решения до мирового стандарта. Ключевые тренды:

1. Увеличение размеров: Ещё 5 лет назад 32" PCAP был пределом. Сегодня массово производятся модели 65", 75" и 86". Дорогие решения доходят до 100" .

2. Работа в перчатках и на улице: Появление "глубокочувствительных" контроллеров (High Sensitivity Mode) позволяет использовать толстые рабочие перчатки и бороться с каплями дождя алгоритмически .

3. Замена ITO: В поисках дешевизны и гибкости производители тестируют металлические сетки (Metal Mesh) и нанопроволоку (Silver Nanowires), но ITO пока остаётся стандартом качества.

4. Интеграция с дизайном: Производители активно используют возможность кастомизации: печать логотипов под стеклом, отверстия под кнопки, изогнутые формы (3D曲面) .

---

Как выбрать сенсорное стекло PCAP?

Для интернет-магазина или конструкторского бюро критерии выбора сводятся к трём пунктам:

1. Размер: Для стоек автоматизации (17-23") — берите PCAP, это стандарт. Для напольных киосков (32-55") — PCAP даст красивый внешний вид. Для огромных панелей (65+) — сравнивайте стоимость с IR, но помните о выигрыше в картинке у PCAP.

2. Условия работы: Помещение — любой PCAP. Улица (киоск самообслуживания) — PCAP со специальным контроллером "Sunlight Readable" и антибликом.

3. Тип контроллера: Всегда уточняйте, поддерживает ли контроллер USB HID (работа без драйверов) и операционную систему (Windows, Android, Linux).

---

Преимущества

Панельное сенсорное стекло проекционно-емкостного типа обладает следующими преимуществами:

Надежность и долговечность. Слой защитного стекла может быть увеличен вплоть до 2 миллиметров. А это означает, что случайно его повредить попросту невозможно. Выдерживает даже сильный удар с помощью металлических предметов. И самое главное — сохраняет после этого свою функциональность. Кстати, незначительные механические повреждения в большинстве случаев не нарушают функционал. Даже после этого панель сохраняет свою способность регистрировать нажатия.
Сенсорное стекло ip67 и полностью отвечает спецификациям данного защитного стандарта. То есть оно обладает влагозащитой, пылезащитой. Это дает возможность эксплуатировать его в условиях неблагоприятной окружающей среды. Снег, дождь, перепады температур, постоянное воздействие ультрафиолета, вибрационная нагрузка — всё это никак не навредит экрану. Он продолжит функционировать в полной исправности.
Антивандальное сенсорное стекло 32 касания может регистрировать одновременно. То есть оно подходит и для быстрого набора информации, полностью заменяя стационарную клавиатуру, если в этом возникает необходимость.
Масштабируемость. Мульти сенсорный экран изготавливается в диапазоне буквально от 15 до 65 дюймов. Подойдет и для небольших «киосков», и до полноценной интерактивной обучающей панели.
Простой монтаж и адаптация. Программируемый сенсорный экран относится к категории простых устройств ввода. И большинство программ, операционных систем — полностью адаптированы для их использования. Процесс подключения — стандартизирован. То есть уже повсеместно применяются общепринятые стандарты соединения. Именно поэтому сенсорное стекло с защитой, установленное в том же банкомате, не требует какой-либо специализированной настройки, адаптации, разработки или доработки уже созданного программного обеспечения.
Высокая помехоустойчивость. Это означает, что несанкционированных нажатий регистрироваться не будет. Даже если на экран попадает вода, пыль, любая другая грязь.
Совместимость с различными типами дисплеев. Емкостное сенсорное стекло для сенсорного киоска может использоваться совместно с TFT, IPS, LED, AMOLED-экранами. В этом плане никаких ограничений нет. Ещё популярный вариант — это сенсорный экран e-ink, с «электронными чернилами». Который потребляет в разы меньше электричества и обеспечивает оптимальную читаемость даже при прямых солнечных лучах. Сейчас данная технология массово используется в наружной рекламе.
Простая адаптация. Даже если имеющийся дисплей не поддерживает технологию сенсорного управления, то установить hd сенсорный экран не составит проблем. Адаптация под любое разрешение, под любой графический интерактивный интерфейс.

При необходимости, сенсорное стекло купить и заменить на новое не составит проблем. То есть с обслуживанием техники тоже никаких сложностей возникать не должно.

О недостатках

Недостатки хоть и незначительные, но все же присутствуют. В частности, сенсорное стекло для промышленности с антивандальной защитой имеет толщину в районе 2 – 8 миллиметров (суммарно для всех слоев). Поэтому это может незначительно влиять на цветопередачу. Это может оказаться важно, например, в тех же учебных заведениях, если там проводят уроки по дизайну, по компьютерной графике, художественному искусству. Но это, скорее, исключение, а не повсеместно распространенная ситуация.

Ещё к недостаткам можно отнести вес. Если это будет большой сенсорный экран, диагональю свыше 50 дюймов, то его масса получится достаточно большой. И для встраиваемых решений потребуется подготовить должную в плане устойчивости обрешетку, обвязку, которая сможет выдержать вес общей конструкции.

И ещё один незначительный минус: сенсорный экран управления проекционно-емкостного типа все чуть менее чувствительный, нежели поверхностные. Но разница эта заметна разве что при прямом сравнении.

Где применяютя

Проекционное емкостные сенсорные экраны сейчас применяются повсеместно в износоустойчивой технике. Самый распространенный вариант — это банкоматы. Для которых важно также обеспечивать стойкую антивандальную защиту и устойчивость к резким перепадам температуры, к попаданию влаги.

Самые распространенные сферы, где применяются сенсорные ЖК экраны:

Медицинское оборудование. Причем, использование именно проекционно-емкостных дисплеев прямо позволяет предотвратить распространение инфекций. Обрабатывать такие панели спиртосодержащими и прочими антибактериальными компонентами — можно. У них также имеется повышенный класс влагозащиты.
Военное оборудование. Сейчас в армии все чаще используются дроны, современные системы с ЧПУ. И управлять оперативно ими удобней всего именно при помощи сенсорных экранов. Но важно обеспечить должную механическую, пыле- и влагозащиту. Проекционно-емкостные экраны под промышленное сенсорное стекло обеспечивают этой в полной мере.
Любые сферы промышленности, где требуется установка контрольных, управляемых панелей с сенсорным управлением. Проекционно-емкостные стекла допускается эксплуатировать в условиях низких температур, повышенной влажности. И они также регистрируют нажатия в перчатках (наличие токопроводящего элемента не является обязательным).
Киоски самообслуживания, платежные терминалы. Сейчас таковые можно встретить практически в любом торговом зале, в банковском учреждении. Опять же, именно благодаря тому, что они долговечны, эффективны, выдерживают многолетнюю эксплуатацию в режиме Non-Stop. А вместе с этим — за ними легко ухаживать. Непосредственно емкостная технология сенсорного экрана обеспечивает отчетливую регистрацию нажатий, так что какие-либо ошибки ввода исключены.
В транспортных системах. В тех же метро сейчас массово появляются так называемые «кассы самообслуживания». Где человек может приобрести билет на желаемый рейс, не отвлекая сотрудников компании. Аналогичные решения сейчас повсеместно интегрируют в городской транспорт. Например, в Европе в автобусах сейчас уже повсеместно продаются билеты именно через терминалы самообслуживания, традиционных кондукторов там давно нет. И здесь крайне важно обеспечить должную устойчивость дисплея к вибрационным нагрузкам, к перепадам напряжения.
Учебные заведения. Емкостное стекло влагозащищенное может быть использовано в качестве интерактивной панели, виртуальной доски. Вариантов использования — множество, ограничиваются только возможностями разработчиков ПО.

В быту сенсорный экран антивандальный тоже найдет своё применение. Например, в монтаже дисплеев для управления системами отопления, водопровода, энергосбережения и так далее. Нужно учесть, что индустрия в этом направлении сейчас продолжает активно развиваться. Разработчики находят все новые варианты применения сенсорных дисплеев в быту, в производстве, во всех остальных сферах жизни современного человека.

Сейчас все чаще сенсорные экраны антивандальные начинают использовать в маркетинге, в наружной рекламе. Ведь это рекламное сообщение, с которым потенциальный клиент может условно взаимодействовать. Проведенные опросы и опыты показали, что интерес у потенциального клиента к таким реклама — на порядок выше. И пока что это повсеместно маркетологами не используется. Так что эту нишу можно сейчас своевременно занять для продвижения своего бизнеса.

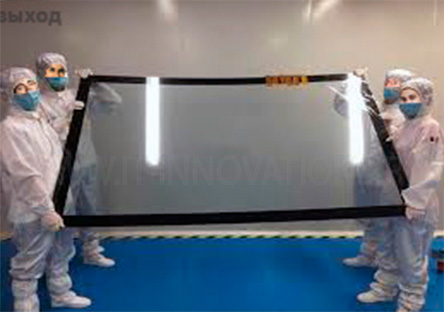

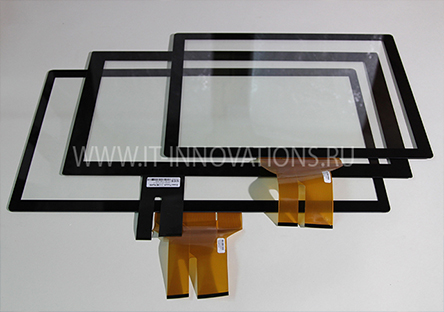

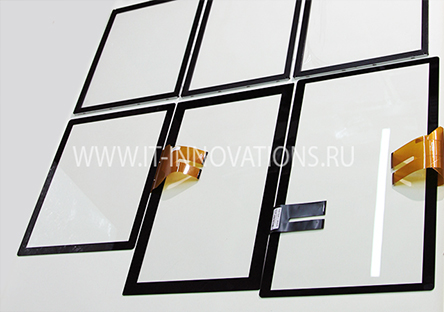

Процесс изготовления

Практически каждый емкостный сенсорный экран сейчас изготавливается на производственных мощностях в Китае, Тайване. Но с адаптацией под разных заказчиков (коей и выступает наша компания). Технология появилась достаточно давно, активно проработана. Так что каждый экран в полной мере соответствует заявленным техническим характеристикам. Цвет наружной панели, размеры — можно изменить, под конкретные требования.

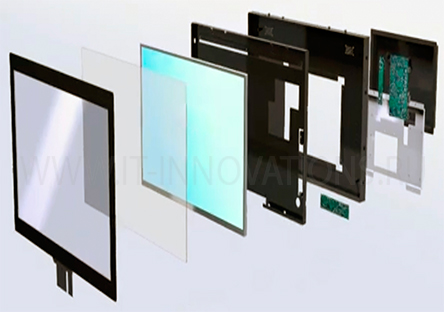

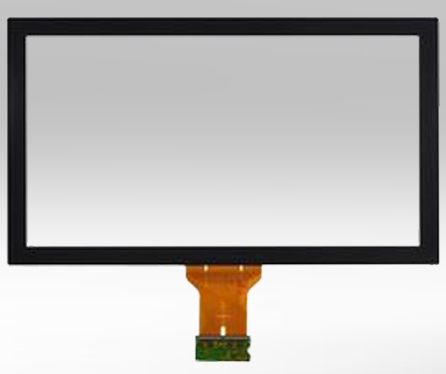

Сам процесс производства — предельно простой. Сенсорный экран представляет собой многослойную матрицу. К которой подключается регистрируемое устройство — драйвер. Самый распространенный на сегодня вариант — это универсальный ilitek touch driver. Ведь он адаптирован под разные операционные системы, включая linux, имеет открытый исходный код (это дает возможность его доработать, добавить дополнительный функционал, если в этом возникает необходимость). За его работу отвечает специализированный контроллер.

Снаружи сенсорное стекло встраиваемое в корпус закрывается защитным слоем. Чаще всего закаленное стекло, или же Gorilla Glass. Оно обеспечивает должную механическую защиту, но при этом никакого негативного влияния на чувствительность не возникает.

Затем нашими специалистами проводится адаптационная ilitek калибровка: под конкретные задачи от заказчика. Всё это обеспечивает достаточно быстрый производственный процесс, что немаловажно в сфере того же маркетинга (для организации банкоматов, киосков и так далее).

Естественно, каждое сенсорное стекло для сенсорного терминала перед выпуском обязательно проходит тестирование. Поэтому вероятность получения брака — минимальная. Причем, тестирование проводится в экстремальных условиях. Чтобы не только проверить работоспособность, но ещё и оценить его устойчивость к механическим повреждениям, к повышенной влажности и так далее.

Где приобрести

В нашей компании вы можете приобрести встраиваемые антивандальные сенсорные стекла 10 касания и больше. Самых различных типов и конфигураций. Практически под любые практические, промышленные, бытовые задачи. Доставка осуществляется в любую точку РФ (и отправка заказов преимущественно выполняется в день его оформления — без каких-либо задержек). У нас можно приобрести сенсорное стекло для производства с диагональю от 15 до 88 дюймов. Соотношение сторон — вариативное. Например, для обычных дисплеев — это 16:9. Но для тех же интерактивных панелей может потребоваться соблюдение индивидуальных пропорций.

Наши преимущества:

предлагаем первоклассную продукцию;
доставка в любой город или регион;
одни из самых доступных цен на всем потребительском рынке;
обязательно предоставляется гарантия (доступна и расширенная).

В случае если остались какие-либо вопросы, то просто свяжитесь с нашим представителем по тем контактам, что указаны на сайте, или же заполните форму обратной связи. Наш специалист свяжется с вами в ближайшее время, ответит на все дополнительные вопросы, предоставит более расширенную консультацию. Связь с ним доступна в рабочее время.

Подведем итог

Водонепроницаемый сенсорный экран по проекционно-емкостной технологии сейчас является лучшим решением для коммерческого сектора, в быту. Список преимуществ у него — огромный. А вот фактические недостатки — отсутствуют. По крайней мере, критические, которые значительно могут влиять на эксплуатационные характеристики, на удобство использования в повседневной жизни.

Обращаем внимание, что поставляем продукцию напрямую от изготовителя. Это обеспечивает гарантию качества. А вместе с этим это позволяет нам предложить такую цену для клиентов, которая в полной мере удовлетворит их пожелания.
