Как защитить сенсорный терминал, промышленный терминал и интерактивный стол от скачков напряжения: полное руководство по заземлению и защите

Скачок напряжения — это не просто неприятность, а прямая угроза для дорогостоящего сенсорного оборудования. Мгновенный выброс энергии может вывести из строя чувствительный сенсорный экран, «сжечь» материнскую плату промышленного контроллера или нарушить работу интерактивного стола в самый неподходящий момент. Восстановление такого оборудования часто обходится в сумму, сопоставимую с покупкой нового устройства, не говоря уже о потерях от простоя.

Но проблема решаема. Комплексный подход, сочетающий правильное заземление, многоуровневую защиту от перенапряжений и гальваническую развязку, способен превратить ваше оборудование в крепость, невосприимчивую к капризам электросети. Рассмотрим этот подход во всех деталях.

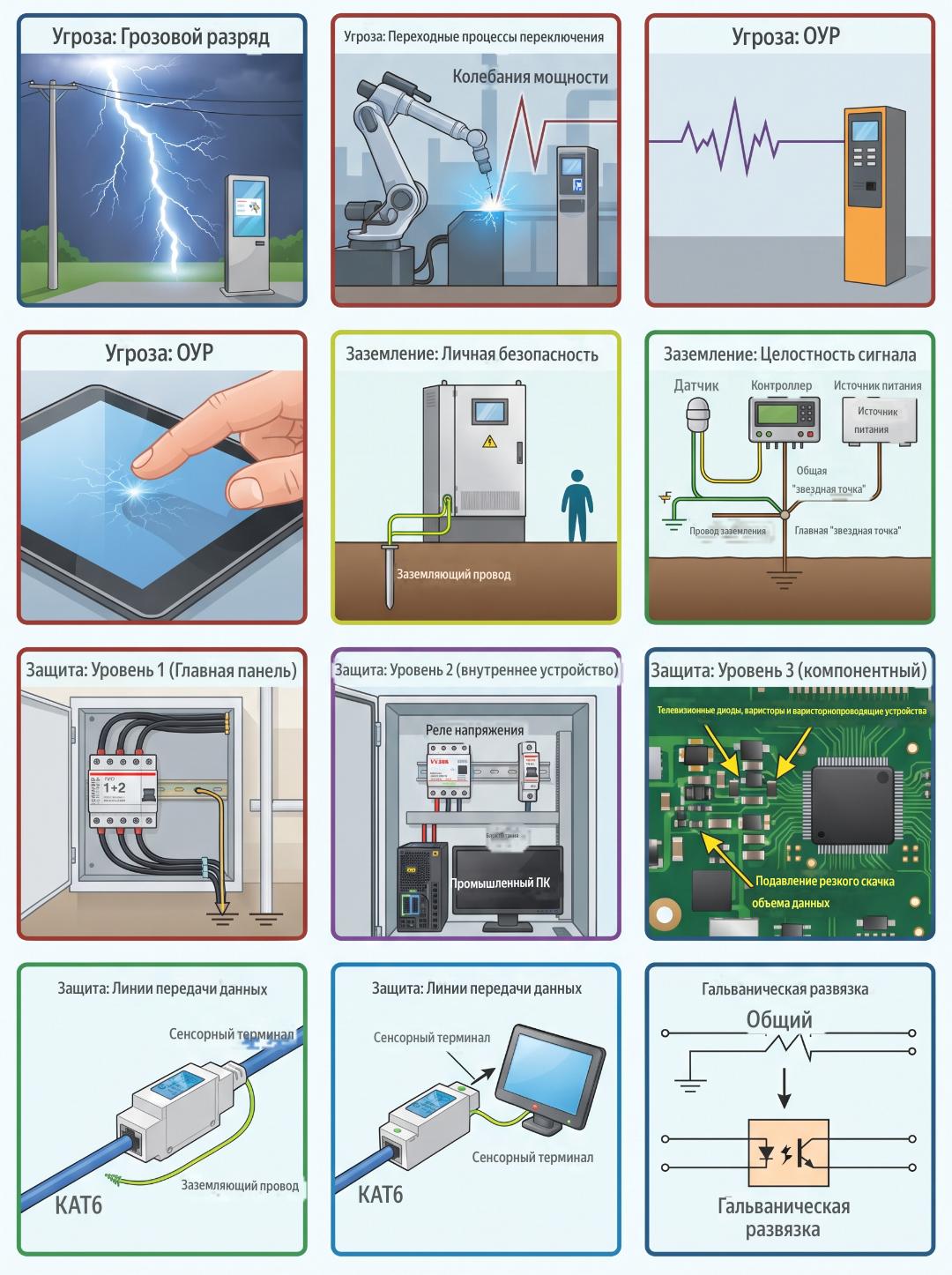

1. Природа угрозы: откуда берутся скачки напряжения

Чтобы эффективно защищаться, нужно понимать, с чем мы имеем дело. Угрозы для сенсорного оборудования можно разделить на три основные категории:

Атмосферные перенапряжения (грозовые разряды)

Это самая зрелищная и опасная угроза. Удар молнии может генерировать напряжение в миллионы вольт. Однако прямым попаданием дело не ограничивается — гораздо чаще оборудование страдает от наведенных скачков. Когда молния бьет в линию электропередачи или связи поблизости, в ней возникает мощный импульс, который «добирается» до электроники киоска .

Коммутационные перенапряжения

Более распространенная, но не менее коварная угроза. Возникает при включении/отключении мощного оборудования: электродвигателей, сварочных аппаратов, кондиционеров. Резкое изменение тока в сети создает импульсный выброс, который может повредить блоки питания терминалов. Например, в автопарке, где заряжаются электробусы, расположенные рядом билетные киоски постоянно испытывают на себе эту проблему .

Электростатический разряд (ESD)

Особая угроза для сенсорных экранов. В сухую погоду пользователь, коснувшись экрана, может разрядить на него статическое электричество. Для тонких прозрачных электродов емкостного сенсора (обычно из оксида индия-олова) такой разряд губителен — он может буквально расплавить микроскопические дорожки, создав «мертвые зоны» на экране .

2. Заземление: фундамент защиты

Правильное заземление — это основа, без которой все остальные средства защиты теряют эффективность. Оно выполняет две ключевые функции:

1. Защита персонала: отводит опасный ток в землю при пробое изоляции, предотвращая поражение электрическим током.

2. Защита оборудования: создает точку с нулевым потенциалом, к которой «стремятся» паразитные токи и помехи. Это важно не только для безопасности, но и для стабильной работы чувствительной электроники. Без качественной «земли» в цепях управления могут наводиться ложные сигналы, вызывая сбои и ошибки измерений .

2.1. Практические правила заземления

При организации заземления для сенсорного оборудования важно соблюдать ряд правил:

• Соединение «звездой». Для сигнальных цепей (цифровых и аналоговых) используют раздельные проводники, которые соединяются в одной общей точке. Это предотвращает прохождение помех от мощных цифровых цепей к чувствительным аналоговым входам .

• Отдельный заземлитель для чувствительного оборудования. В руководствах по эксплуатации высокоточных приборов часто требуется отдельный, электрически независимый заземлитель. Иначе на общем проводнике может наводиться потенциал, который нарушит работу измерительной электроники .

• Качество проводников. Для заземления следует использовать медный провод сечением не менее 2.5 мм² максимально короткой длины. Такой путь с низким полным сопротивлением (импедансом) эффективно рассеивает паразитные токи .

3. Многоуровневая защита: эшелонированная оборона

Эффективная защита строится по каскадному принципу. Одно устройство не может справиться со всей энергией импульса. Стратегия «эшелонированной обороны» подразумевает три линии защиты :

Уровень 1: Защита на вводе в здание или щит

На главном распределительном щите устанавливаются мощные устройства защиты от перенапряжения (УЗИП) типа 1 или 2. Их задача — отвести основную энергию удара молнии в землю, снизив напряжение до более безопасного уровня .

Уровень 2: Защита внутри оборудования

Вторичная защита устанавливается непосредственно в щитке питания киоска или на DIN-рейку внутри корпуса. Эти УЗИП дополнительно снижают напряжение до уровня, безопасного для источников питания. Примером может служить реле напряжения ZUBR, которое полностью отключает нагрузку при выходе напряжения за установленные пределы (например, ниже 120 В или выше 280 В) и автоматически включает ее с заданной задержкой после нормализации .

Уровень 3: Защита на уровне плат и компонентов

Самый финальный рубеж — это диоды TVS (транзисторные супрессоры напряжения) и варисторы, впаянные прямо в печатные платы. Они срабатывают за наносекунды, «срезая» пики напряжения, которые прошли через первые две линии. Особенно важна такая защита для сенсорного контроллера и гибкого шлейфа, соединяющего экран с платой .

3.1. Ключевые параметры УЗИП

Выбирая устройства защиты, обращайте внимание на эти характеристики:

4. Защита линий связи и данных

Частая ошибка — защищать только питание, забывая о кабелях данных. Но скачок напряжения с равной вероятностью может прийти по витой паре Ethernet или проводу RS-485. Для линий связи используются те же принципы :

• Установка УЗИП для линий данных. Специализированные устройства защиты для Ethernet, RS-485, USB, которые монтируются в разрыв кабеля.

• Экранирование кабелей. Использование экранированной «витой пары» и правильное заземление экрана (в одной точке) для защиты от наводок.

• Разделение силовых и сигнальных линий. Никогда не прокладывайте информационные кабели в одном кабель-канале с силовой проводкой — это гарантирует наводки помех .

5. Гальваническая развязка: кардинальное решение

Самый надежный способ борьбы с помехами по земле и синфазными напряжениями — гальваническая развязка. Она полностью исключает электрический контакт между цепями, передавая сигнал через оптическую (оптроны), трансформаторную или магнитную связь .

Это стандарт в промышленной автоматизации. Гальваническая развязка решает несколько проблем:

• Устраняет паразитные токи по земле.

• Защищает от синфазного перенапряжения на входах.

• Предотвращает пробой из-за разницы потенциалов «земель» у разных приборов.

Производители часто закладывают развязку в свои устройства. Например, в расходомерах «ЭМИС-МАСС 260» цепи питания, токового выхода и цифрового интерфейса RS-485 гальванически развязаны друг от друга .

6. Комплексный подход и практические рекомендации

Итак, защита сенсорного терминала, промышленного контроллера или интерактивного стола — это не покупка одного «чудо-фильтра», а внедрение системы, состоящей из нескольких элементов. Вот итоговый план действий:

1. Начните с заземления. Убедитесь, что у оборудования есть надежное защитное и функциональное заземление. При необходимости используйте отдельный заземлитель для чувствительной электроники .

2. Установите реле напряжения на вводе питания (например, ZUBR). Оно защитит от «просадок» и длительных перенапряжений, отключая питание до нормализации сети .

3. Используйте УЗИП для защиты от мощных импульсных перенапряжений (грозовых и коммутационных) .

4. Защитите линии связи. Не игнорируйте кабели Ethernet и RS-485 — устанавливайте на них специализированные УЗИП.

5. Отдавайте предпочтение оборудованию с гальванической развязкой. Это обеспечит максимальную защиту от помех и разности потенциалов .

Инвестиции в многоуровневую систему защиты несопоставимо ниже стоимости замены дорогостоящего оборудования и потерь от его простоя. Комплексный подход окупится спокойствием и надежностью работы ваших устройств в любых условиях.
