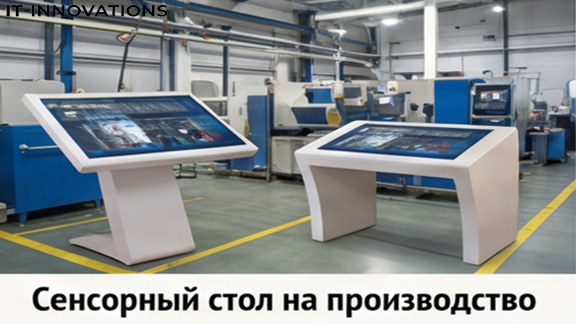

Сенсорный стол и интерактивный стол на производстве: Полное руководство по выбору и внедрению

Цифровая трансформация промышленности меняет облик производственных цехов и диспетчерских пунктов. Традиционные пульты управления, бумажные журналы и статичные информационные стенды уступают место интерактивным решениям, которые повышают скорость принятия решений, снижают вероятность ошибок и создают комфортную рабочую среду для персонала. Сенсорный стол и интерактивный стол на производстве становятся связующим звеном между человеком, станком и сложными цифровыми системами, обеспечивая удобный доступ к данным и управление процессами в реальном времени. В этой статье мы разберем, как интерактивные технологии применяются в промышленности, какие задачи они решают и как выбрать оборудование, способное выдержать суровые условия производственной среды.

Что такое интерактивный стол для промышленности?

Интерактивный промышленный стол — это программно-аппаратный комплекс, объединяющий сенсорный дисплей, вычислительный блок и специализированное программное обеспечение. В отличие от офисных решений, промышленное оборудование разрабатывается с учетом экстремальных условий эксплуатации: вибраций, перепадов температур, повышенной запыленности и влажности.

Конструктивно такое устройство включает:

• Сенсорный дисплей — рабочая поверхность с высокой яркостью для читаемости при любом освещении. Для промышленности критически важна защита от влаги и пыли (класс IP65 и выше), а также устойчивость к механическим повреждениям.

• Вычислительный блок — встроенный компьютер, обеспечивающий работу систем управления, SCADA-приложений и другого промышленного ПО.

• Прочный корпус — из нержавеющей стали или конструкционной стали с порошковой окраской. Для пищевой промышленности используются корпуса из стали марки SUS 316/AISI 316, устойчивые к точечной коррозии в агрессивных средах .

• Специализированное ПО — системы управления производством (MES), диспетчерские панели, инструменты для работы с технической документацией и 3D-моделями.

Отличительная особенность промышленных решений — способность работать в неблагоприятных условиях, включая возможность управления в перчатках и при повышенной влажности .

Сценарии применения на производстве

Интерактивные столы и панели находят широкое применение на различных этапах производственного цикла — от операторского контроля до диспетчерского управления.

Управление станками и оборудованием

Одно из ключевых направлений — интеграция с промышленным оборудованием для оперативного управления и контроля.

Холдинг «СТАН» (входит в Госкорпорацию Ростех) разработал инновационный комплекс для станков, который включает сенсорную панель, установленную непосредственно на станок, вычислительный блок и специализированное ПО. Комплекс позволяет :

• Работать с технической документацией — просматривать эксплуатационные и ремонтные руководства на экране, полностью отказавшись от бумажных версий.

• Визуализировать процесс обработки деталей с помощью 3D-моделей.

• Транслировать видео с камеры внутри кабинетного ограждения станка, что позволяет оператору сравнивать реальную обработку с симуляцией на дисплее .

• Отображать карты наладки и сменно-суточные задания, контролируя их выполнение в реальном времени через интеграцию с ERP-системой .

Как отмечает управляющий директор Ростеха по станкостроению, новое решение «сокращает время доступа к инженерным данным, снижает вероятность ошибок, повышает скорость управления» .

Диспетчерские центры и ситуационные комнаты

На крупных производствах, где требуется мониторинг множества процессов одновременно, интерактивные столы становятся центральным элементом диспетчерских.

Интерактивные столы для диспетчерских — это модульные конструкции, которые могут оснащаться дополнительным оборудованием: кронштейнами для мониторов с регулировкой в трех плоскостях, подкатными тумбами, выдвижными полками для клавиатуры, электропанелями для подключения оборудования . Такие столы обеспечивают :

• Легкость модернизации и интеграции с конвейерами, рольгангами и другими системами.

• Регулировку высоты столешницы (750–950 мм) для комфортной работы операторов разного роста.

• Высокую нагрузочную способность (до 300 кг) и температурную стойкость столешницы (до 300°С) .

В некоторых случаях интерактивные столы в диспетчерских оснащаются системами видеостен для визуализации данных с удаленных объектов — от заводских цехов до распределенных складов .

Удаленный мониторинг и управление распределенными системами

Для промышленных предприятий с территориально распределенными объектами актуальны решения для удаленного управления.

Удаленные промышленные сенсорные панели позволяют операторам централизованно контролировать оборудование, разбросанное по разным цехам или даже географическим точкам. Преимущества таких систем :

• Централизованное управление: Одна панель отображает данные из множества источников — например, упаковочная линия на заводе А и ленточный конвейер на заводе Б — в едином интерфейсе. Оператору не нужно переключаться между локальными панелями.

• Корректировки в реальном времени: Если датчик на удаленном складе фиксирует скачок температуры, оператор может мгновенно настроить систему охлаждения.

• Удаленное устранение неполадок: Вместо отправки технических специалистов на объект, оператор через сенсорную панель диагностирует проблему и перезапускает оборудование, сокращая время решения проблемы на 50% и более .

• Предупреждения о профилактическом обслуживании: Интеграция с датчиками IoT позволяет отображать уведомления о необходимости обслуживания до того, как сбои приведут к простою .

Удаленные сенсорные панели используют зашифрованные протоколы (VPN, MQTT с TLS) для защиты промышленных данных и поддерживают управление доступом на основе ролей .

Презентация и демонстрация производственных процессов

Интерактивные столы активно используются для демонстрации производственных процессов — как внутри компании, так и для внешних клиентов.

Один из исторических примеров — разработка НИИ компьютерной графики им. Фраунгофера. Еще в 2007 году был создан сенсорный стол, на котором можно было перемещать и вращать объекты движениями пальцев, приближать детали. Одна из компаний по выпуску пластмасс использовала такой стол для демонстрации всего производственного процесса заказчикам .

Современные интерактивные стенды также используются для визуализации производственных мощностей. Например, для автомобильного завода «Урал» был разработан интерактивный стенд, где на сенсорном экране можно выбрать модель машины, после чего на большом экране проецируется описание и подсвечивается соответствующая модель .

Обучение и подготовка кадров

Интерактивные столы и сенсорные тренажеры становятся важным элементом профессионального обучения на производстве.

Используя интерактивное оборудование, можно создавать симуляции рабочих процессов, обучать операторов работе с системами управления, проводить инструктажи и тестирования. В частности, для предприятий ВПК и промышленности разрабатываются интерактивные тренажеры на базе сенсорных столов .

Промышленные стандарты: требования к оборудованию

Производственная среда предъявляет особые требования к интерактивному оборудованию, которые необходимо учитывать при выборе.

Защита от внешних воздействий

Оборудование на производстве может работать до 20 часов в сутки и подлежит регулярной очистке и дезинфекции. Для пищевой промышленности и других производств с жесткими санитарными требованиями разработаны специальные панельные компьютеры и дисплеи с классами защиты IP65 :

• Корпус из нержавеющей стали устойчив к коррозии в агрессивных средах.

• Гладкая поверхность и безрамочная конструкция предотвращают размножение бактерий.

• Полностью водонепроницаемый корпус позволяет проводить регулярную очистку и дезинфекцию без риска повреждения оборудования .

Управление в любых условиях

Сенсорные панели для промышленности должны обеспечивать надежную работу в любых условиях :

• Работа в перчатках — операторы могут управлять оборудованием, не снимая защитных перчаток.

• Повышенная влажность — специальные режимы сенсорного ввода позволяют работать даже в условиях высокой влажности.

• Электромеханические кнопки для аварийной остановки и функциональных клавиш с быстрым откликом .

На передней панели таких устройств располагается большая кнопка аварийной остановки, позволяющая операторам быстро завершить процесс при возникновении аварийной ситуации .

Стойкость к агрессивным средам

Для производств, где оборудование может контактировать с химически активными веществами, используются специальные материалы:

• Нержавеющая сталь марки SUS 316/AISI 316 широко применяется для корпусов из-за стойкости к точечной коррозии.

• Гладкая поверхность предотвращает накопление загрязнений и упрощает санитарную обработку .

Российское производство интерактивного оборудования для промышленности

В России активно развивается производство интерактивных решений, в том числе для промышленных нужд.

Рост рынка и локализация

По предварительным итогам 2023 года компания BM GROUP «Фабрика инноваций» произвела более 10 тысяч интерактивных устройств — в четыре раза больше, чем в 2020 году. Среди них — интерактивные столы, панели и киоски для навигации, рекламы, образования и промышленности . Компания получила первую категорию в реестре Минпромторга, что подтверждает использование российских компонентов и наличие производства на территории России .

На ВДНХ установлены 26 навигационных киосков производства BM GROUP. Они позволяют строить маршрут по территории, получать информацию об объектах и даже покупать билеты. К уличным киоскам предъявляются особые требования: антивандальность, защита от влаги и пыли, высокая яркость экрана для использования в солнечный день .

Отечественные разработки

Компания «СенсАрт» разработала сенсорную систему Surfancy, способную превратить в сенсорный экран любую поверхность. Две планки — оптоэлектронные устройства — размещаются напротив друг друга, создавая сенсорную область от 1 до 5 квадратных метров . Решение, изначально созданное для ритейла, нашло применение в образовании и реабилитации. Планируется полная локализация производства сенсорных панелей для промышленных задач .

По данным компании, Surfancy является самым дешевым «квадратным метром touch-screen» в мире. Сборка, монтаж и изготовление корпусных деталей выполняются в России; ведется работа по переходу на отечественную электронную компонентную базу .

Критерии выбора интерактивного оборудования для производства

При выборе сенсорного стола или панели для производственных нужд необходимо учитывать несколько ключевых параметров.

Условия эксплуатации

Оцените среду, в которой будет работать оборудование:

• Температура и влажность: Для неотапливаемых цехов или уличных установок требуются расширенные температурные диапазоны (до -30°C) .

• Пыль и грязь: Требуется пылевлагозащита (IP65 и выше) .

• Вибрации и удары: Корпус должен выдерживать механические воздействия, характерные для промышленных условий.

• Химическая среда: Для пищевых и химических производств обязателен корпус из нержавеющей стали с устойчивостью к агрессивным средам .

Тип сенсора

Проекционно-емкостный сенсор (PCAP) лучше подходит для промышленности :

• Высокая точность и быстрый отклик.

• Возможность работы в перчатках.

• Устойчивость к загрязнениям и влаге.

• Поддержка мультитач для сложных жестов.

Производительность и масштабируемость

Для работы с 3D-моделями, SCADA-системами и многозадачными приложениями требуется производительная система:

• Процессор от Intel Core i5 для сложных задач .

• Достаточный объем оперативной памяти (от 8 ГБ).

• SSD-накопитель для быстрой загрузки.

Модульная конструкция позволяет оснащать столы дополнительным оборудованием по мере роста потребностей .

Заключение

Сенсорный стол и интерактивная панель на производстве перестают быть экзотикой и становятся стандартом цифровой промышленности. От управления станками и диспетчерского контроля до удаленного мониторинга и профессионального обучения — эти устройства повышают эффективность работы, снижают вероятность ошибок и создают комфортную среду для персонала. При выборе оборудования важно учитывать суровые условия производственной среды: от защиты от пыли и влаги до устойчивости корпуса к химическим воздействиям. Российские производители активно развивают это направление, предлагая конкурентоспособные решения, полностью локализованные на территории страны. Инвестируя в современные интерактивные системы, промышленные предприятия делают шаг в будущее, где технологии работают на человека, а не наоборот.
