Сенсорный встраиваемый монитор: Новая эра управления и контроля на промышленных объектах

Современная промышленность, энергетика и автоматизированные системы управления предъявляют все более высокие требования к наглядности, оперативности и удобству взаимодействия человека с техникой. Традиционные кнопочные панели и пульты, уступающие место интуитивно понятным сенсорным интерфейсам, уже стали стандартом для большинства отраслей. Внедрение сенсорных встраиваемых мониторов в ключевые элементы инфраструктуры — от главных распределительных щитов до шкафов автоматики — это не просто дань моде, а насущная необходимость, продиктованная требованиями повышения эффективности, надежности и безопасности производственных процессов.

Они созданы для того, чтобы работать в условиях повышенной вибрации, запыленности, перепадов температур и электромагнитных помех. Их главное преимущество — превращение сложных технических систем в понятный и управляемый интерфейс, доступный оператору любого уровня квалификации .

Главные распределительные щиты (ГРЩ)

Главный распределительный щит является «сердцем» системы электроснабжения любого крупного объекта. Он принимает электроэнергию от внешних источников и распределяет ее по всему предприятию. Здесь сенсорный встраиваемый монитор решает несколько критических задач.

В первую очередь, это визуализация состояния системы. Вместо сотен лампочек и стрелочных приборов оператор видит на экране единую мнемосхему сети, где цветом отображается состояние каждого вводного автомата, секции шин и отходящей линии. Это позволяет мгновенно оценить обстановку, выявить перегруженные участки или обесточенные зоны .

Во-вторых, это управление режимами. Оператор может включать или отключать секции, запускать процессы синхронизации генераторов с сетью или переключать питание на резервные линии простым касанием экрана. Отпадает необходимость в громоздких мнемосхемах и многочисленных кнопочных постах, что экономит место в щитовой и снижает риск ошибки при управлении .

В-третьих, монитор выполняет роль центра сбора данных. Он подключается к системе АСКУЭ (автоматизированная система контроля и учета электроэнергии) и отображает текущие параметры: напряжение, ток, мощность, потребление за смену. Это делает ГРЩ не просто распределительным устройством, а информационным центром объекта.

Групповые силовые распределительные щиты (РЩ)

Групповые силовые щиты стоят «на ступеньку ниже» в иерархии, но от их надежности зависят работоспособность конкретных цехов, линий или этажей здания. Встраиваемый сенсорный монитор в РЩ решает задачи локального управления и мониторинга.

Представьте себе РЩ, питающий мощную вентиляционную систему или несколько станков. Сенсорный монитор позволяет оператору запускать и останавливать отдельные двигатели, отслеживать их загрузку и температуру, а также видеть состояние защиты. При возникновении аварии (например, короткого замыкания на линии) экран подсветит проблемный участок, помогая быстро локализовать неисправность и принять меры по ее устранению.

Кроме того, монитор в РЩ может служить инструментом для техобслуживания. Инженер может использовать его для просмотра журнала событий, проверки уставок защит или проведения тестовых включений без необходимости подключать ноутбук . Это упрощает регламентные работы и сокращает время простоя оборудования. Для таких щитов особенно важна защита передней панели по стандарту IP65, чтобы исключить попадание пыли и влаги внутрь при обслуживании .

Рабочие станции оператора

Здесь сенсорный монитор выступает как главный интерфейс «человек-машина» (HMI) на рабочем месте диспетчера или технолога. В отличие от ГРЩ и РЩ, монитор на рабочей станции чаще всего не встраивается в шкаф, а монтируется на эргономичной подставке . Однако его сенсорные свойства остаются ключевыми.

На рабочей станции оператор управляет всем технологическим процессом: контролирует параметры сотен датчиков, выдает команды регулирующим клапанам, запускает и останавливает производственные циклы. Сенсорный монитор с поддержкой мультитач позволяет взаимодействовать с системой так же естественно, как с планшетом: масштабировать графики, перетаскивать элементы управления, быстро переключаться между вкладками и окнами.

Это особенно важно в эргономичном плане. Возможность наклонить монитор под комфортным углом (от 0 до 90 градусов) и использовать его как большую сенсорную панель для работы с чертежами или схемами, или же как классический экран для детального анализа данных — это большой плюс . Для рабочих станций часто используются дисплеи с высокой цветопередачей и разрешением для точной индикации аварийных сигналов.

Шкаф управления

В шкафу управления сосредоточена «логика» работы отдельного агрегата или машины. Встраиваемый сенсорный монитор здесь — это панель оператора для конкретной установки: насосной станции, компрессора, конвейера или станка с ЧПУ .

Яркий пример — управление вентиляционными системами. Вместо пульта с кнопками, сенсорная панель отображает функциональную схему системы в реальном времени: показывает работу вентиляторов, положение заслонок, температуру приточного и вытяжного воздуха . Оператор может вручную изменять производительность устройств, выставлять уставки температуры или времени года прямо через интуитивный интерфейс.

Для управления механизмами в шкафах часто используются мониторы с резистивными или акустическими сенсорными экранами, которые реагируют на нажатие пальцем или стилусом и устойчивы к работе в перчатках . Это исключает ложные срабатывания от случайных прикосновений, что критично при работе с движущимися частями оборудования.

Шкафы контроля и регистрации

Эти шкафы являются «черными ящиками» производственных процессов. Они собирают, архивируют и отображают данные о ходе работы оборудования. В прошлом они представляли собой набор самописцев и диаграммных лент.

Сегодня сенсорный встраиваемый монитор превращает их в интерактивную панель мониторинга, которая не только показывает текущие тренды в виде графиков и гистограмм, но и позволяет оператору «погрузиться» в исторические данные. Одним касанием можно вызвать архив за смену, сутки или неделю, наложить графики разных параметров для поиска корреляций.

Например, в пищевой промышленности шкаф контроля и регистрации фиксирует температуру и влажность в камерах созревания. Сенсорный экран позволяет инженеру проанализировать изменения параметров и выявить нарушения в процессе без изучения стопок бумажных распечаток, а также вносить электронные пометки о проведенных корректировках.

Щиты автоматизации технологических процессов (ЩАТП)

Щиты автоматизации технологических процессов (ЩАТП) — это мозг современного производства, где сосредоточены программируемые логические контроллеры (ПЛК) и системы распределенного ввода-вывода. Встраиваемый сенсорный монитор здесь не просто дополняет систему, он является неотъемлемой частью ее жизненного цикла.

Во-первых, это инструмент разработки и отладки. На стадии наладки оборудования сенсорный экран используется для визуализации внутренних переменных контроллера, внесения изменений в программы и тестирования алгоритмов. Специализированное ПО для создания интерфейсов позволяет разрабатывать экраны управления любой сложности, используя мнемосхемы и органы управления .

Во-вторых, это интерфейс для персонала. На ЩАТП монитор обеспечивает доступ к данным всего технологического процесса. Оператор может видеть взаимодействие нескольких машин, материалов и потоков, а также управлять логикой их совместной работы. Благодаря встраиваемому форм-фактору монитор занимает минимум места, а узкие рамки современных моделей позволяют монтировать их даже в небольшие шкафы .

Наконец, важно наличие современных интерфейсов связи (RS-232, RS-485, Ethernet, USB) для прямого подключения к ПЛК без дополнительных преобразователей, что повышает надежность системы . Для дисплеев, используемых в ЩАТП, ключевой характеристикой является широкий диапазон питающих напряжений (9–36 В постоянного тока), так как они часто питаются от тех же цепей, что и контроллеры .

Щиты автоматического включения резерва (АВР)

Щиты автоматического включения резерва — это высокоответственные устройства, от которых зависит бесперебойность электроснабжения критически важных потребителей (больницы, аэропорты, серверные). Они автоматически переключают питание с основной линии на резервную (например, от дизель-генератора) при пропадании напряжения.

Сенсорный встраиваемый монитор здесь играет роль интеллектуального интерфейса контроля и управления, который повышает осведомленность персонала о состоянии резерва.

На экране отображается схема ввода резерва, готовность генераторной установки к запуску, текущий статус автоматических выключателей и положение переключающих контакторов. В случае сбоя, система не только автоматически выполнит алгоритм АВР, но и наглядно покажет оператору последовательность событий: почему запустился резерв, какая линия была обесточена и какой ввод находится в работе .

Кроме того, в ручном или полуавтоматическом режиме оператор может использовать сенсорный экран для принудительного запуска резерва, запрета автоматики или тестирования системы в заданных режимах. Это превращает щит АВР из «черного ящика», который живет своей жизнью, в управляемую и контролируемую систему, что критически важно для ответственных объектов.

Общие требования к промышленным сенсорным мониторам

Для всех перечисленных применений производители предъявляют высокие требования к оборудованию. Встраиваемые промышленные мониторы должны обладать рядом принципиальных свойств:

1. Защищенность по IP65: Передняя панель должна быть герметичной, чтобы защитить электронику от проникновения пыли, струй воды и масел, что особенно актуально при мытье оборудования на пищевых и химических производствах .

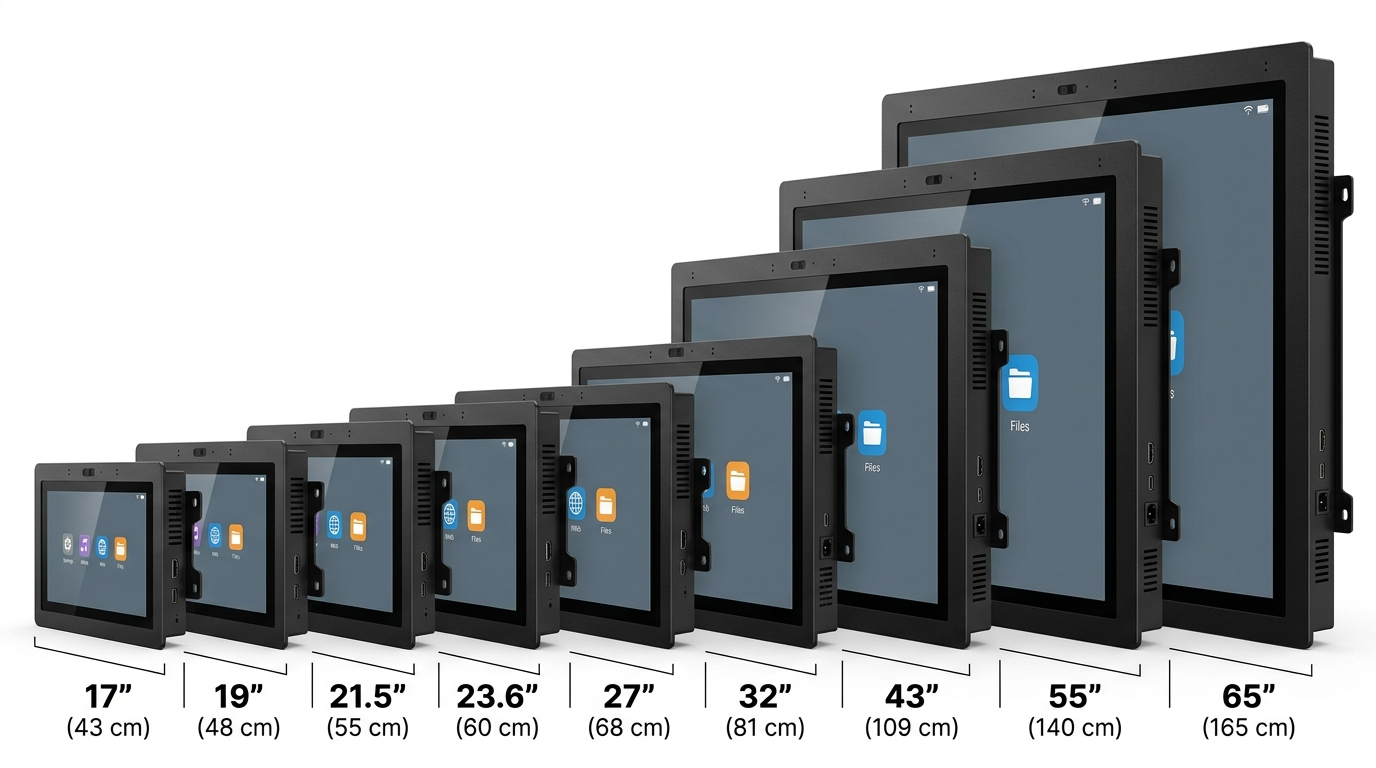

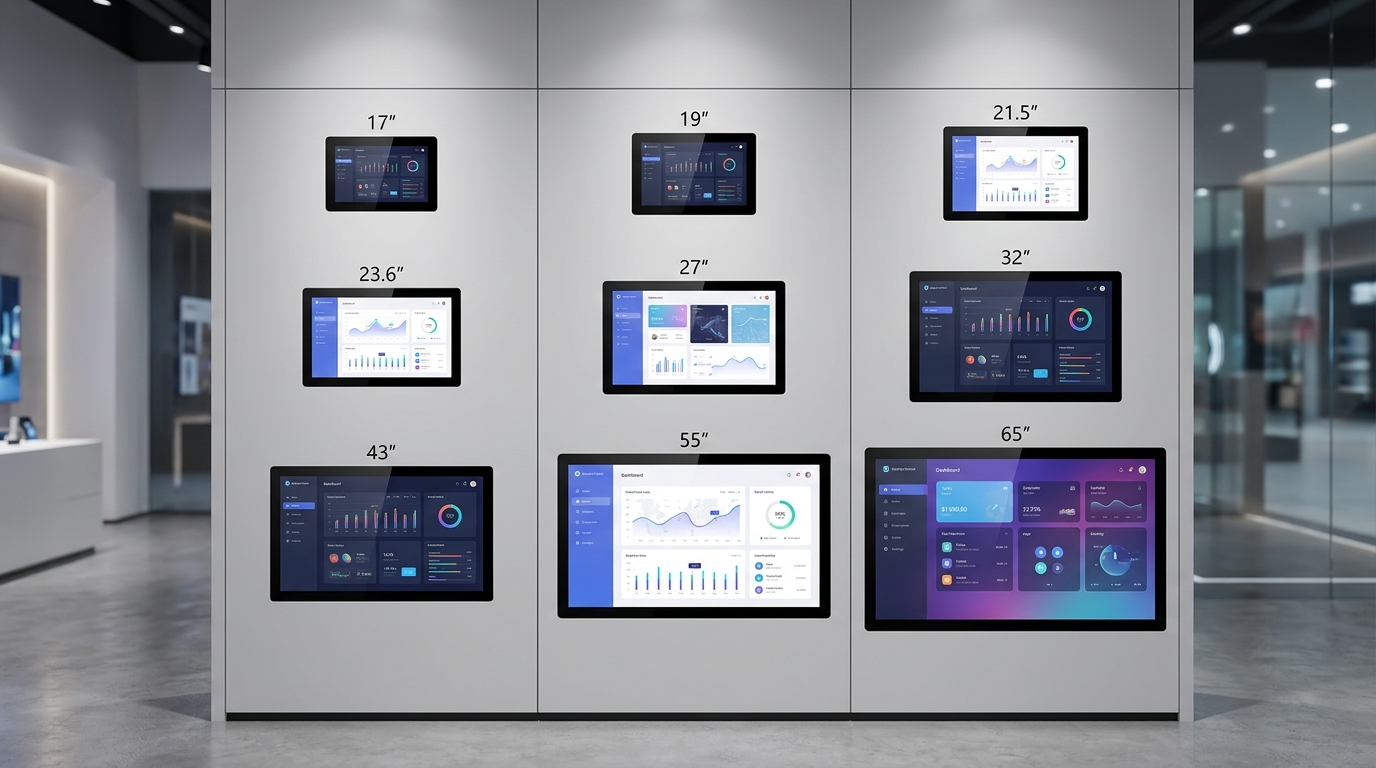

2. Индустриальный дизайн: Корпус изготавливается из алюминиевого сплава для эффективного отвода тепла и пассивного охлаждения. Мониторы имеют тонкую рамку для удобной установки «в проем» или на кронштейны VESA .

3. Расширенный температурный диапазон: Обычно от -10°C до +60°C, что позволяет использовать устройства на неотапливаемых складах или в цехах с интенсивным выделением тепла .

4. Тип сенсора: Для промышленности предпочтительны емкостные (PCAP) с поддержкой мультитач и работы в перчатках  или резистивные, устойчивые к загрязнениям . В некоторых случаях используются акустические (ПАВ) экраны для максимальной яркости и долговечности .

5. Стойкость к вибрации: Соответствие стандарту МЭК 60068-2-64 .

Заключение

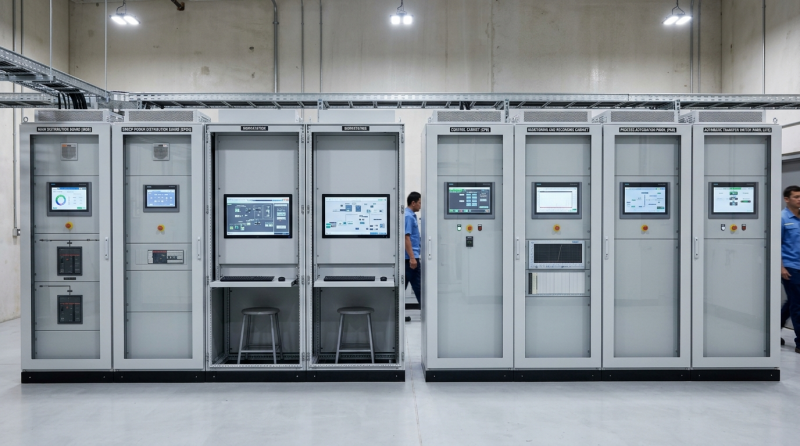

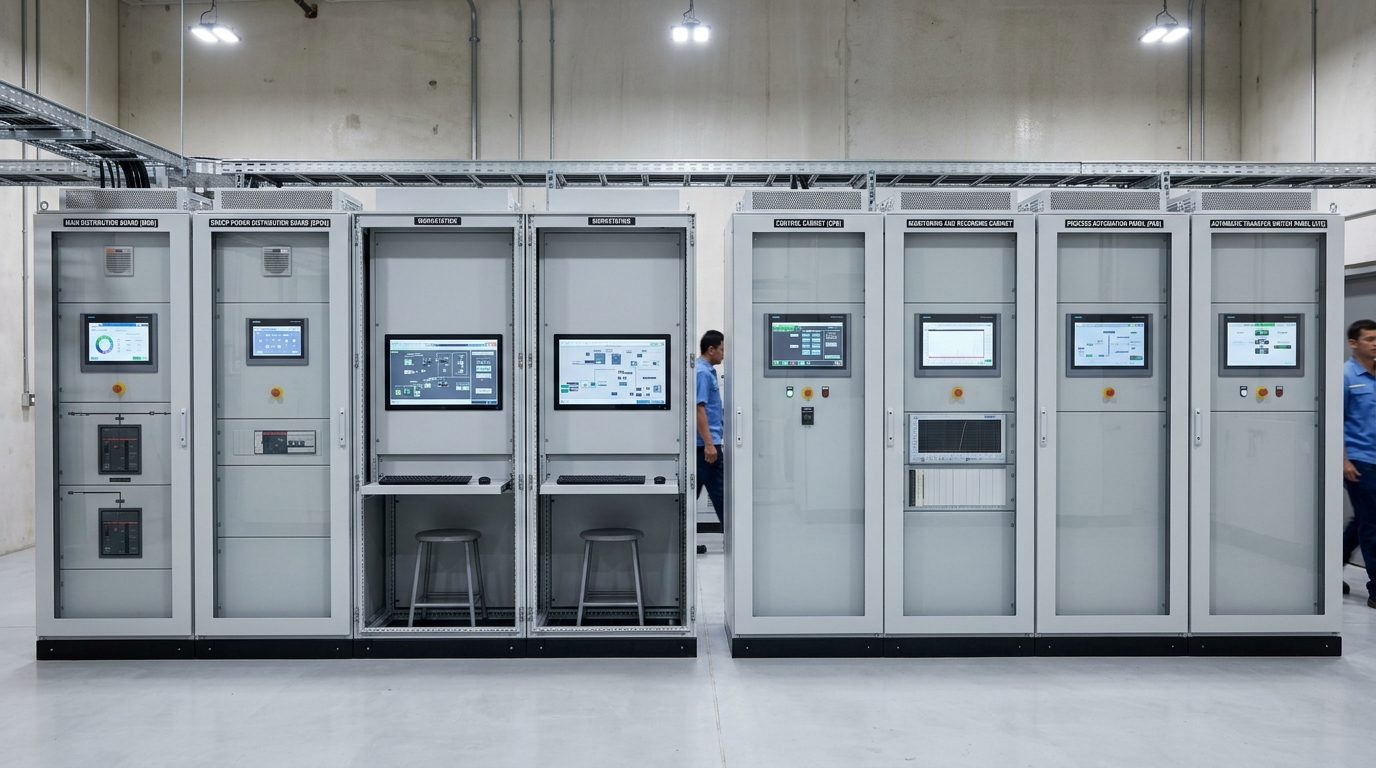

Интеграция сенсорных встраиваемых мониторов в шкафы управления, распределительные щиты и на рабочие станции — это глубокое качественное изменение в подходе к управлению промышленными объектами. Они не просто заменяют кнопки, они создают единое информационное пространство, делая сложные технологические системы прозрачными и управляемыми.

Внедрение сенсорных мониторов в ГРЩ, РЩ, АВР и ЩАТП позволяет повысить эксплуатационную надежность, существенно сократить время реакции на аварийные ситуации и упростить обучение персонала. Использование таких решений — это прямой путь к созданию "цифрового предприятия" и повышению общей эффективности производства.
